					Logiciel Réseaux de Lutte contre les Incendies BIM


		FineFIRE est un logiciel BIM permettant la conception facile de réseaux de lutte contre l’incendie. Le logiciel produit tous les calculs plus les dessins de tous les types de réseaux de tuyauterie, et spécifiquement de topologies arbre, maillée, boucle/loop ou toute autre combinaison. FineFIRE comprend un large éventail de méthodologies et de normes disponibles (telles que : EN12845, NFPA 13, BS 9251, AS 2118, ASIB11, FM GLOBAL et CEA 4001). FineFIRE combine un environnement visuel puissant et convivial avec une modélisation intelligente qui automatise les tâches répétitives du processus de conception. Le programme fait le dimensionnement des tuyaux avec précision et produit ensuite automatiquement les rapports de calcul ainsi que l'ensemble des dessins avec tous les détails de construction. > Comprendre le Concept > Version d'Essaie > Contactez-Nous > e-shop

FineFIRE Caractéristiques et Avantages


	TRANSITION FACILE LA TRANSITION LA PLUS FACILE VERS LES LOGICIELS DE SYSTEMES DE LUTTE CONTRE LES INCENDIES ET BIM Dans Fine FIRE, vous pouvez créer votre projet BIM en 2D ou 3D en utilisant des commandes 2D très familières que tout utilisateur CAO connaît, comme polylignes, ajuster, prolonger, resol pour les entités, copier... Fine FIRE associe un aspect et un fonctionnement semblables à AutoCAD à une technologie BIM avancée qui vous aidera à dessiner votre projet et vos réseaux plus rapidement et facilement. DESSINEZ EN 2D ET OBTENEZ TOUTE LA 3D AUTOMATIQUEMENT Fine FIRE propose tous les outils dont vous avez besoin pour dessiner le bâtiment en 2D ou 3D, mais si vous n'en avez pas besoin, vous pouvez simplement insérer un dessin DWG 2D du plan des étages pour l'utiliser comme fond et vous concentrer sur l'installation du système de lutte contre les incendies. Vous pouvez également utiliser nos fonctions CAO pour dessiner des murs rapidement. Dessiner le bâtiment en 3D avec des objets BIM n'est pas requis pour procéder aux calculs de plomberie, mais vous pouvez le faire en quelques clics. Le calcul et la conception sont des modules indépendants : vous pouvez en utiliser un seul pour certains projets si vous souhaitez seulement saisir les données dans un tableau et effectuer les calculs.

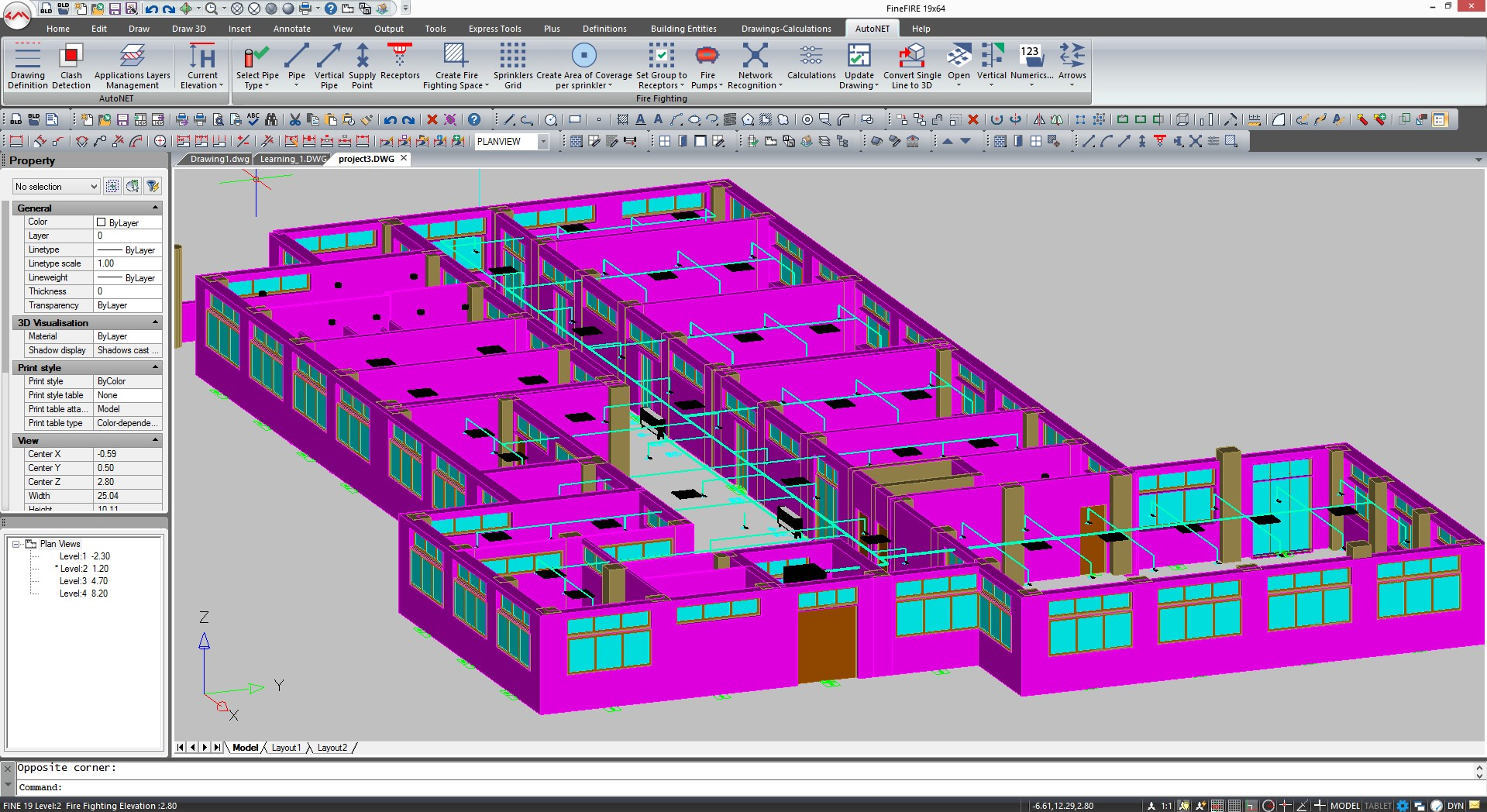

	Si vous souhaitez dessiner le bâtiment en 3D, vous avez simplement besoin d'utiliser les objets intelligents et paramétriques du menu AutoBLD. Vous pouvez définir des murs, ouvertures, dalles, escaliers et plus en simplement quelques clics et Fine FIRE créera la 3D pour vous. Un simple double-clic sur un objet affichera ses propriétés pour modification. Vous disposez de tous les outils requis pour créer ou modifier le modèle BIM sans utiliser d'autre logiciel externe.

	De façon alternative, vous pouvez aussi ouvrir un projet créé avec un autre logiciel BIM de 4Met vous n'aurez pas à dessiner le bâtiment. Vous pouvez par exemple ouvrir un projet créé avec IDEA Architecture. COMPATIBILITE MAXIMALE AVEC AUTOCAD Contrairement aux autres logiciels de systèmes de lutte contre les incendies BIM, Fine FIRE produit directement les fichiers en DWG et comprend des fonctions pour convertir les objets BIM sophistiqués qui ne peuvent pas être affichés dans des logiciels CAO en vecteurs simples pouvant être modifiés davantage dans AutoCAD®. Partager des fichiers 2D ou 3D avec d'autres professionnels est ainsi bien plus facile. COMPREND UN LOGICIEL CAO COMPLET Ce logiciel de systèmes de lutte contre les incendies comprend toutes les fonctions de 4MCAD , notre alternative à AutoCAD®. Vous obtenez 2 logiciels en un, vous pouvez continuer à utiliser CAO pour modifier certains dessins DWG tout en utilisant notre technologie BIM pour augmenter votre productivité tout en travaillant sur la plupart de vos projets. Vous pouvez au moins migrer de façon sûre vers BIM à votre propre rythme. RESEAUX CONCEPTION INTELLIGENTE DE SYSTEMES DE LUTTE CONTRE LES INCENDIES Contrairement aux autres logiciels BIM, la technologie BIM moderne de Fine FIRE n'est pas proposée au détriment de la vitesse, c'est même le contraire : vous dessinez simplement quelques lignes et le logiciel se charge du reste.

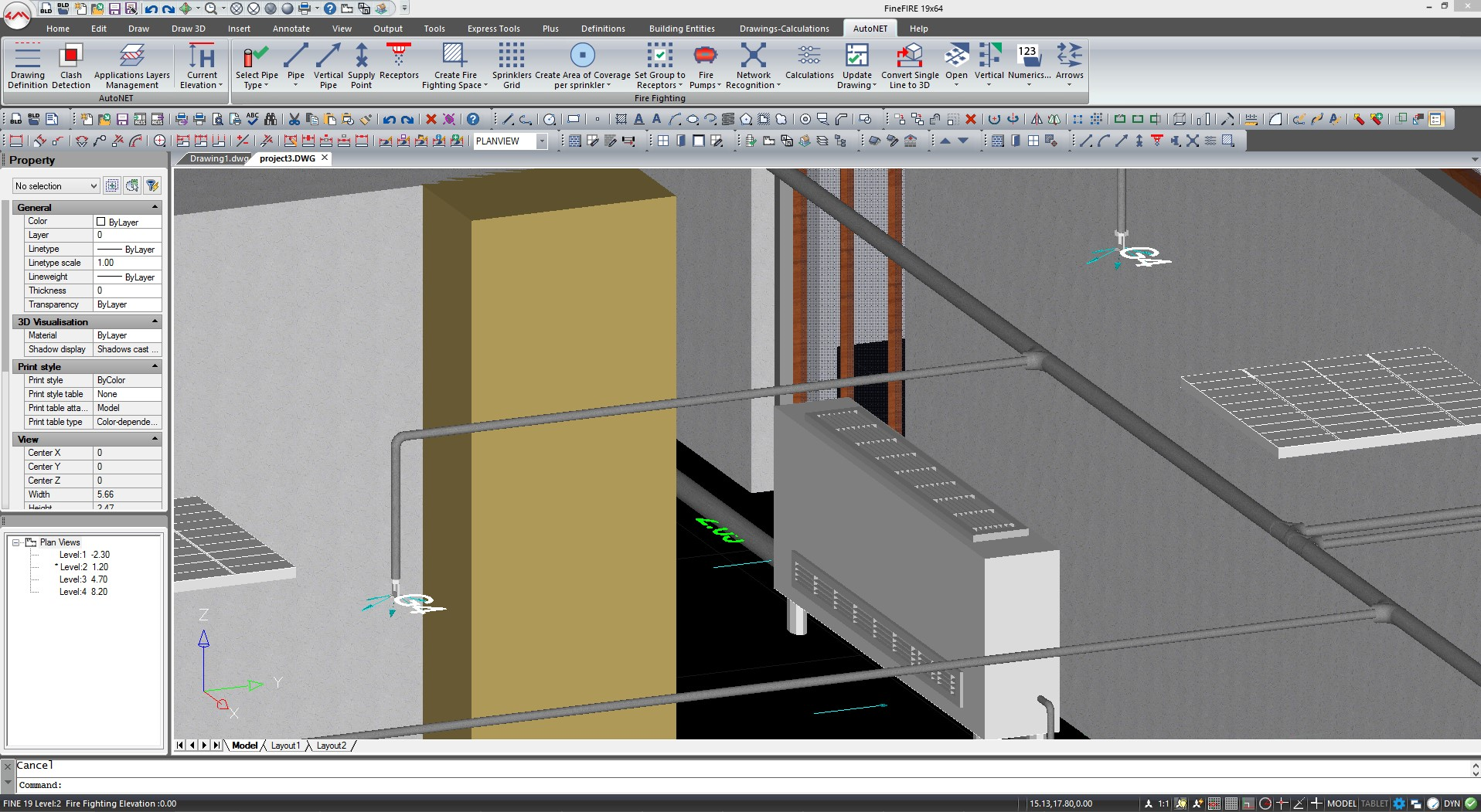

	BIBLIOTHEQUE COMPLETE D'ELEMENTS DE TUYAUTERIE Fine FIRE comprend des bibliothèques complètes d'arroseurs, de récepteurs de lance à incendie, de tuyaux, d'éléments de tuyauterie et autres équipements nécessaires à la définition du réseau de lutte contre les incendies. Toutes ces bibliothèques peuvent également être étendues par les utilisateurs, qui peuvent modifier les symboles et ajouter d'autres composants. CONCEPTION DE TUYAUTERIE (ROUTAGE AUTOMATIQUE) Les tuyaux peuvent être dessinés avec des commandes simples (juste des polylignes) mais vous pouvez aussi profiter de commandes de routage avancées comme « Tuyaux parallèles au mur » ou « Automatiquement connectés aux arroseurs » pour accélérer le processus.

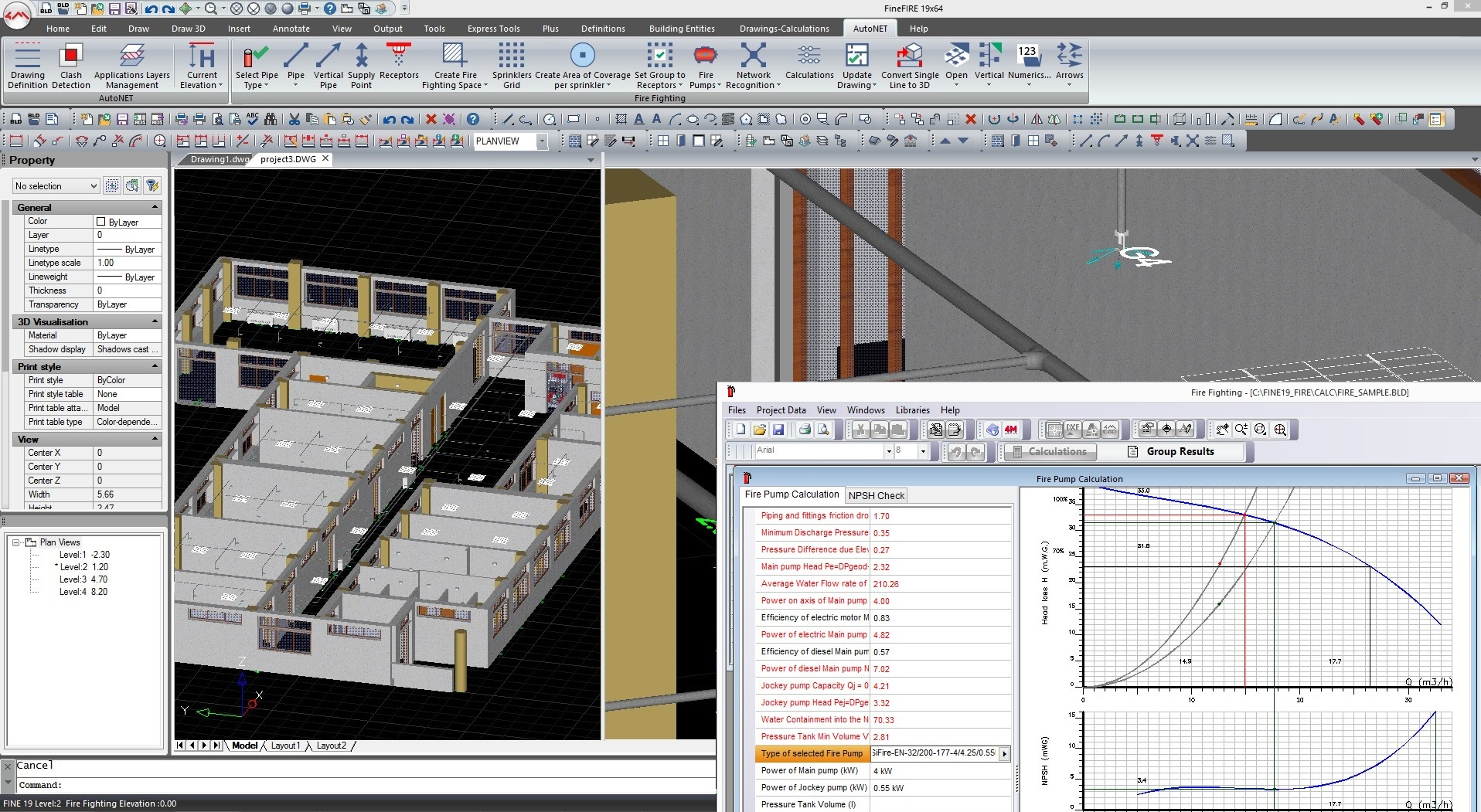

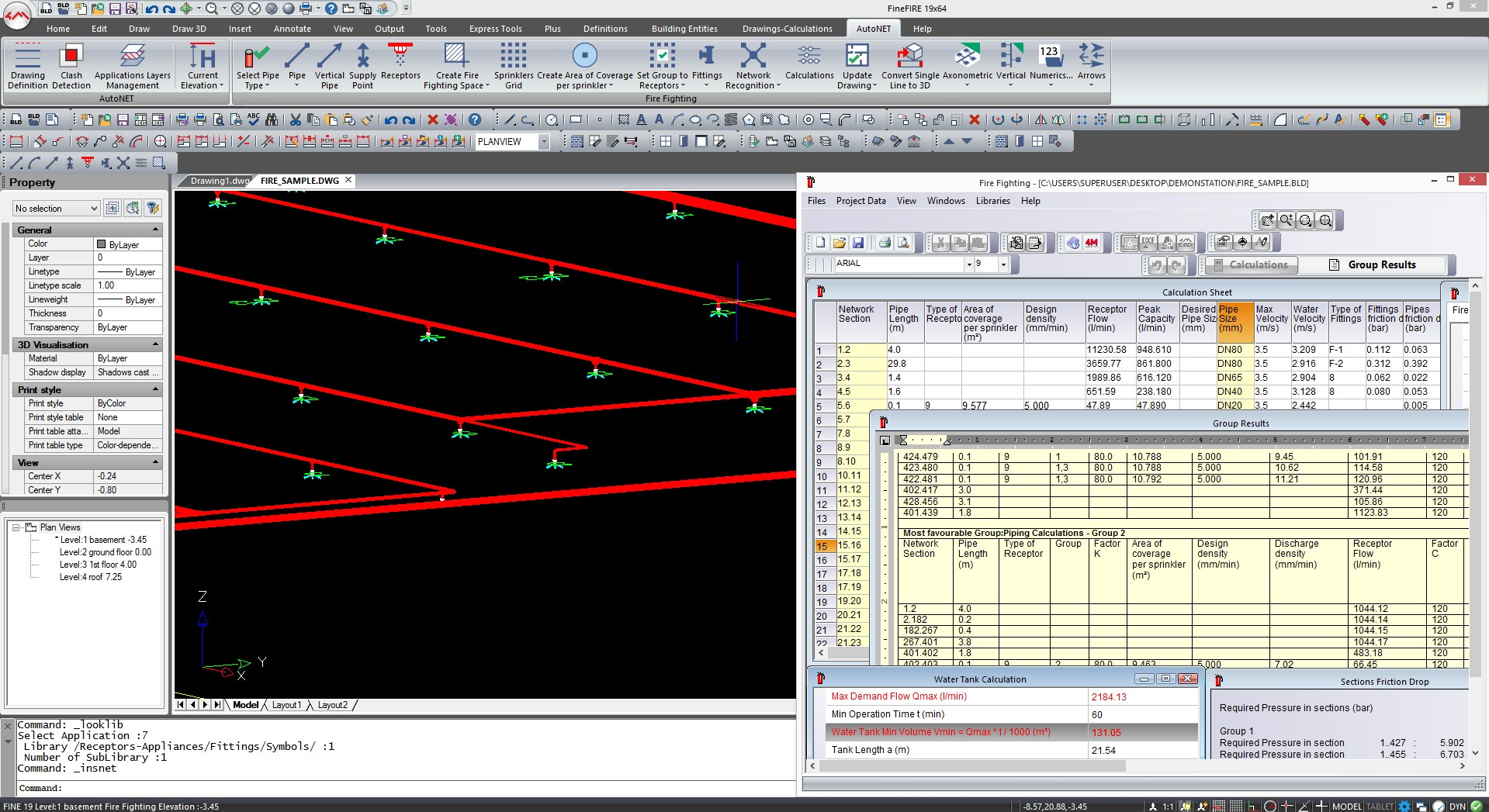

	MISE A JOUR DES DESSINS A PARTIR DES CALCULS Après avoir effectué les calculs, vous mettrez à jour le dessin à partir du module de calcul et insérerez les libellés dans les plans des étages pour présenter les résultats et détails que vous souhaitez afficher pour chaque composant. Le diamètre des tuyaux sera calculé et les tuyaux seront redimensionnés dans la conception. Fine FIRE vous aidera également à créer automatiquement les légendes pour vos symboles et bien sûr à générer tous les dessins techniques, comme les diagrammes verticaux de vos installations de lutte contre les incendies. CALCULS CALCULEZ LES INSTALLATIONS DE VOTRE SYSTEME DE LUTTE CONTRE LES INCENDIES Le module de calcul de Fine FIRE interagit de façon étroite avec le dessin de l'installation. Les calculs sont effectués en suivant la norme NFPA13 ou EN12845, deux normes largement acceptées. CALCULEZ DEPUIS LE DESSIN Le composant de calcul (système de lutte contre les incendies) est mis à jour automatiquement à partir des dessins d'installation à travers le groupe de commandes AutoNET. Les réseaux de tuyaux sont reconnus et transférés dans les feuilles de calcul. Les calculs sont fondés sur des méthodologies riches, basées sur des normes internationales, américaines (NFPA13) et européennes (EN12845). Vous pouvez aussi modifier ces données si vous souhaitez par exemple anticiper une extension future du réseau. TOUS LES RESULTATS EN QUELQUES CLICS En plus des calculs pour les tuyaux, Fine FIRE calcule tout l'équipement nécessaire (par ex. assemblage sous pression, volume du bassin, etc.) ainsi que la nomenclature, les descriptions/spécifications techniques et d'autres résultats. Une façon alternative d'obtenir les calculs est d'utiliser l'assistant intelligent Fine FIRE. L'utilisateur décrit les installations de lutte contre les incendies de façon visuelle, en utilisant les modèles (diapositives) existants, et l'assistant génère le diagramme vertical et tous les résultats des calculs. DESSINS 2D/3D OBTENEZ AUTOMATIQUEMENT TOUS LES DESSINS TECHNIQUES Après avoir traité la conception du réseau et les calculs, notre logiciel MEP vous permettra de générer tous les dessins techniques et rapports dont vous avez besoin. DIAGRAMMES VERTICAUX Notre logiciel MEP générera pour vous les diagrammes verticaux de votre projet d'installation de lutte contre les incendies en tant que dessins DWG que vous pouvez modifier davantage ou partager.
	RAPPORT TECHNIQUE ET NOMENCLATURE Fine FIRE générera un document avec les résultats des calculs et la nomenclature décrivant les quantités des éléments requis pour construire les installations. Le modèle de ce document peut être personnalisé et vous pouvez choisir les résultats à afficher. DESSINS DU PROJET

	Les plans des étages du bâtiment seront mis à jour avec les résultats des calculs avec des libellés pour définir les détails de chaque composant. Ainsi, vous pourrez générer des plans d'étages en DWG présentant tous les récepteurs et réseaux que vous avez définis. BIM PROFITEZ DE LA PUISSANCE DES LOGICIELS BIM POUR LES INSTALLATIONS DE LUTTE CONTRE LES INCENDIES 4M fait partie des entreprises ayant la plus grande expérience en matière de BIM grâce à une suite complète de logiciels BIM pour l'architecture et l'ingénierie proposée depuis 1993. Les logiciels BIM de 4M sont connus par les experts pour être ceux proposant la migration la plus facile pour les utilisateurs d'AutoCAD, car ils sont les seuls à utiliser DWG comme format de fichier natif et un aspect et un fonctionnement semblables à ceux d'AutoCAD. CONCEPTION BIM ET COLLABORATION DANS FineFIRE La technologie BIM avancée de Fine FIRE améliorera votre productivité. Avec nos modélisations 3D intelligentes et objets BIM 3D pour la conception de la tuyauterie, vous pourrez dessiner le bâtiment beaucoup plus rapidement et facilement. L'interaction étroite entre notre module de calcul et le modèle BIM vous aidera à effectuer tous les calculs pour le réseau d'installation lutte contre les incendies directement depuis le modèle. Fine FIRE lira simplement les dessins du projet pour comprendre le projet, les propriétés du réseau, effectuer les calculs et enfin mettre à jour les dessins avec les résultats des calculs . Dernier point et non des moindres, vous pourrez collaborer avec d'autres logiciels BIM et partager les contenus propres à une discipline que vous avez ajoutés au projet BIM commun avec d'autres architectes et ingénieurs. NOMENCLATURE Les informations BIM peuvent également être extraites pour créer une nomenclature affichant les quantités et détails des divers éléments que vous avez créés pour les systèmes de lutte contre les incendies. Vous pouvez calculer les coûts et obtenir une description détaillée des éléments et de l'équipement dont vous aurez besoin.
